ウレタンコードH(中空丸ベルト)|金具取付方法

コンベアベルトショップにて販売しております中空丸ベルト ウレタンコードHの紹介となります。



ニッタ株式会社製品のウレタンコードHは、ポリウレタンオレンジ色の中空丸ベルトで特殊金具を取り付けることによりエンドレス加工な商品となります。丸ベルト専用溶着機(接着機)が不要な丸ベルトとなります。



ウレタンコードH 取付方法

先ずはウレタンコードHを準備して 丸ベルトのカットしたい長さの位置にマーキングを施します。



丸ベルトを希望の長さになるよう計測後 丸ベルトカッターS16/0を使用して直角にカットします。



ウレタンコードHの中空部分に接合用専用継手金具をペンチなどで、はさみウレタンコードの片方の穴に中央まで差し込みます。(ペンチ等で掴むとき金具を潰さないよう注意が必要です)



冬季などウレタンコードHが硬化してしまい金具の差し込みが難しいときは、40℃程度のぬるま湯に1~2分程度つけると入りやすくなります。

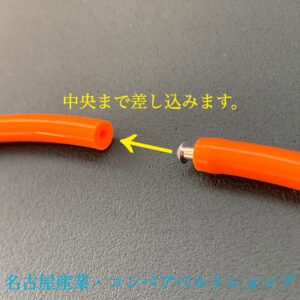

金具が確実に入っているか確認を行います。確認完了後 もう片方の継手のない方に差し込みます。



差し込むときに専用継手のエッジをつぶさないように注意しながら差し込みます。



隙間なくウレタンコードが接合できればエンドレス完了です。



丸ベルトカット時に斜めにカットしてしまうと上記写真のように隙間が空いてしまう可能性があります。隙間がたくさんあいてしまいますと丸ベルトエンドレス強度が落ちてしまいますので、早期破断する確率が上がってしまいますので、取付には注意が必要となります。



ウレタンコードHの特徴としましては、優れた耐摩耗性となり耐摩量は、ゴムの1/3以下です。一般油(マシン油)での劣化はありませんが、芳香族系には不向きです。食品衛生法規格厚生労働省告示370号に適合している為、食品が直接触れる所にも御使用可能です。
