ルームランナー・トレッドミルベルトの寸法測定方法について

当社通販サイト（コンベアベルトショップ）にて掲載・販売をしておりますルームランナー・トレッドミルの交換用ベルトですが、多くのお客様よりご希望がありましたベルト寸法の測定方法を写真付きでわかりやすくご説明させていただきます。実際に切れた走行機ベルトを使用した測定方法となりますのでご参考になれば幸いです。可能であれば走行機から外さずに測定をおすすめしております。



【必要な道具】

・メジャー又は定規などの長さ測定可能な道具

・テープ

・ボールペンや黒ペン（もしくは白ペン）

※テープ無しの場合でも印が判別できれば問題ありません。

※一般的な走行機用ベルトは黒色のベルトが多いので、色付きテープを使用することで印の判別がしやすく誤測定を防げます。



【ルームランナーベルトの測定方法】

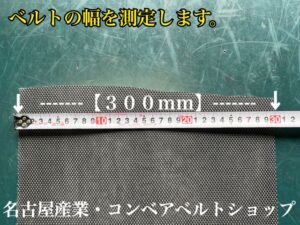

手順①.　現状のベルト幅を測定します。

下記写真の様にベルトの側面から側面の長さを測定することで、実際の現物ベルト幅の測定が可能となります。

※測定をしたサンプルベルトでは幅300ｍｍとなりました。



手順②.　測定工具を使用してベルト長さを測定します。

ベルトが切れている場合は写真のように0の地点にメジャーを引っかけ固定します。



手順③-1.　テープとペンを使い印をつけます。（５００ｍｍ地点）

測定作業スペースが狭く複数回に分けて測定する場合は測定間違いを防止するため、下記の写真のように500ｍｍもしくは1000ｍｍ毎などのキリの良い数字にて測定します。

※複数回に分けて測定する場合は、各所で必ず測定値をテープやベルトに数字を控えてださい。今回の場合は500ｍｍ毎にて測定しております。

手順③-２.　１０００ｍｍ地点

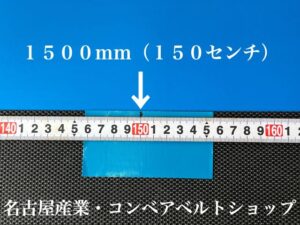

手順③-３.　１５００ｍｍ地点

手順③-４.　２０００ｍｍ地点

手順③-５.　２５００ｍｍ地点

手順③-６.　２６４０ｍｍ地点

今回測定を行ったベルトは端から端までが２６４０ｍｍとなり、ベルト１周の長さ測定が完了となります。

今回の測定結果　：　ベルト幅３００ｍｍｘベルト１周の長さ２６４０ｍｍとなります。



手順④.　寸法をメモし、もう一度手順①～③を確認します。

測定間違いを防止するために、再測定をします。※当社販売ベルトはオーダーメイド商品（受注製作品）となりますので、受注後の寸法変更が不可となります。※製作寸法につきましては、お客様それぞれの走行機でベルトの幅・１周の長さが異なりますので正確な寸法測定をお願いします。



手順⑤.　ベルト厚みを測定します。

ノギスなどでベルト厚み測定します。（約１.８ｍｍ）



【ルームランナーベルト　２タイプ】

〇ルームランナー・トレッドミル交換用ベルト　厚み1.8mm

〇ルームランナー・トレッドミル交換用ベルト　厚み2.6ｍｍ

ベルト厚みの選定目安としましては現状と近いベルト厚みのご選定をおすすめしております。上記2商品は走行機用ベルト（ルームランナー・トレッドミル）として使用可能な表面黒色のベルトタイプとなります。それぞれ表面パターンは異なりますが当社の販売実績として

〇アルインコ（ALINCO）〇オムロン（OMRON)〇中旺ヘルス製ヘルスジョガー

〇ジョンソンヘルステックジャパン〇イグニオ（IGNIO）などの交換用ベルトとして販売実績のある商品となります。



繋ぎ目・エンドレス方法について.　

当社より販売させていただきます商品につきまして下記写真の様にフィンガーエンドレス仕上（ギザギザ）のベルトが１周繋がった状態での納品となります。



―納期について―

納期　：　約２～３週間となります。



－無料お見積りについて－

測定結果を当社通販サイト　無料・お見積り依頼ページ　又は　FAX：０５２９１５２２１４に

お問い合わせをお願い致します。

※FAXでお問い合わせいただく場合につきましては・氏名・電話番号・発送先都道府県・ベルト仕様（ベルトの幅・１周の長さ・ご希望ベルトの厚み）の記載をお願い致します。
