ハバジット日本製品ハバフロー高性能傾斜コンベヤベルト　HAG-12E(PIC50)　紹介となります。









ゴム搬送・加工用ベルトのHAG12E(PIC50)は　耐油性・磨耗耐性・高グリップを特性に持つ表面NBRラフトップ、グリーン色のハバジット日本製品ベルトとなります。



フレキソフォルダーグルアーベルトなど高グリップ・高耐摩耗性を要求される場所に最適です。表面NBRカバーゴムの為、耐油性に優れブランキングラインなど鉄鋼関係などにもご利用頂いております。さらに塩ビラフトップと比較して表面ゴムが硬化しにくい為、サイド挟み込みベルトなどにも御使用して頂けます。



ご注文・お見積りご希望のお客様は下記アドレスに、お問い合せ願います。
名古屋産業　問い合わせアドレス　 info@nagoya.sc

樹脂ベルト・トレッドミルベルトなどベルト劣化による交換ベルトをご購入検討頂いていますお客様から　最適なコンベアベルト測定方法のご質問を承ることが多いのでベルト周長（繋がった状態での一周の長さ）の寸法測定・コンベアベルトの選定方法・種類確認方法について掲載させていただきます。



ベルトのエンドレス（繋ぎ）部分が破断して　機械からすでに外れている状態の場合。

①　初めに機械に取り付いていたベルトを用意し　ベルトの色・表面形状の確認をします。(例)　色は白色で、表面はフラットもしくは、手で触るとザラザラしていて滑り性がいい。など特徴を確認します。





表面形状・材質による特徴は、下記となります。（仕様用途ご連絡頂きましたら当社で選定も可能です）

ハンプの上にウレタン樹脂・ＰＶＣ樹脂・合成ゴム等がコーティングされた一般的に使用される搬送ベルト仕様となります。表面材質につきましては、搬送物によって選定いたします。



ウレタンコーティングベルト　：　オーソドックスなタイプで食品搬送にも使用可能なタイプが多く　耐摩耗性に優れている特性があります。



ＰＶＣコーティングベルト　：　ベルトの厚みが比較的厚い商品タイプが多く安価タイプが多いので、木材搬送等　重量物搬送等工業用に使用。



合成ゴムカバーベルト　：　耐油性を求める場合、ＮＢＲゴム材質選定。　グリップ性を求める場合はＥＰＤＭ材質選定。　その他にも　様々なゴムの仕様があります。





ウレタンコーティングされていないハンプベルトは　ビニール製品・包装済み商品等を　滞留・方向転換等スベリ性を要する搬送ベルトコンベアに最適です。ハンプベルトはスライディングベルトとして運転中にコンベア上でストッパーなどにより搬送物を止めることがある仕分け整列ラインでよく使用される搬送ベルトとなります。



傾斜搬送・段ボール製缶工程・ボトル等挟み込み搬送等　グリップ力を必要とする場所に最適です。





ベルト上面　特殊カバーにつきましては　多種多様な材質・形状が存在しております。ベルト選定が難しい場合には　下記アドレスに表面写真添付および　搬送物・コンベア仕様ご連絡いただきましたら　ベルトタイプ選定　および　ご提案も可能です。

名古屋産業有限会社・コンベアベルトショップ　問い合わせアドレス　：　info@nagoya.sc



②　ベルトの搬送面を裏側に向けると、各メーカーの型式や寸法など刻印されている場合があります。下記のベルトの場合は型式の刻印はありませんが幅９８ｍｍ×長さ６８０ｍｍとなります。特殊仕様としてベルト裏面側に蛇行防止ガイド（サン）の有無も確認します。蛇行防止ガイドのサイズ詳細





また、三機工業・オークラ輸送機・マルヤス機械・マキテック・ミスミ・三和コンベア・ＮＫＥ・光洋機械産業・日工など既製品コンベアの場合　駆動モーターカバー・チェーンカバー等にコンベアの型式のシールが張り付けている場合もあります。この型番よりベルト寸法がわかる場合もありますので、あわせてご確認願います。





③ノギスにて厚みを測定し、同時にプライ数も確認します。※プライ数とは白い布が何層あるかを指します。











④ベルトの搬送面に印をつけます。測定後に再度ベルトを使用の場合は印部分に養生テープなどを貼り、ベルトの表面を保護します。



⑤200ｍｍに印をつけます。（実際に測定される際は500ｍｍ，1000ｍｍ毎でも構いません）



⑥400ｍｍに印をつけます。



⑦エンドレス部分を重ね合わせ0までの距離を測定したらベルト周長の測定は完了です。（写真はフィンガーエンドレスとなります）



⑨最後にベルトの幅を測定します。



⑩寸法測定は終了となります。②ベルト裏面の刻印と実寸が違う場合もございますので、実寸（幅と長さ）との比較をしてください。

添付写真は測定結果の詳細を記載しています。

※ベルトメーカー・型式が不明など、コンベアベルトショップに要望商品の記載がない場合でもコンベアベルトショップにて相当品のベルトを販売・お見積りをさせていただくことも可能なので、ご希望の際はこちらからお問い合わせください。→お見積依頼ページ





つづいて、マルヤス製ＭＭＸ200に取り付いている樹脂ベルトを外すことなくベルト寸法測定・種類の確認をします。

①コンベアメーカー・型式などを確認します。コンベアの駆動モーター裏などにコンベアの型式のシールや記載があると思いますので合わせてご確認ください。

例）マキテック製ベルゴッチ・マルヤス製ＭＭＸ２型・三機工業ＦＴ・三機工業ＳＺ・オークラ輸送機ベルコンミニ





上記添付写真の場合　マルヤス製MMX2（コンベア型番）・VG(蛇行レス）・400（ベルト幅mm）-400（コンベア機長ｃｍ）という事が確認できる為、ご希望のベルト色をご指示いただきましたら　相当品ベルトのお見積・販売が可能となります。



②ベルトの色・表面形状やプライ数の確認をします。



③ベルトの厚みを測定します。

添付写真は約０．９ｍｍとなります。



③ベルト周長の測定をする為、ベルト表面に養生テープを貼り　ベルト搬送面に印をつけます。



④ベルトを少しずつ送り　１０００ｍｍの位置で養生テープを貼り　印をつけます。（測定場所毎に数字を書くことにより測定ミスは減ります。）



⑤ベルトを少しずつ送り　２０００ｍｍの位置で養生テープを貼り　印をつけます。



⑥ベルトを少しずつ送り　０までの距離を測定したらベルト周長の測定は完了です。

添付写真の　ベルト周長（１周の長さ）は２２３５ｍｍとなります。

コンベア上での測定時の注意事項としましては、必ずコンベア直線部で測定をお願いいたします。プーリー等の屈曲部を入れて測定した場合　内周長・外周長の関係等からベルトの厚み分等の誤差が発生可能性がございます。



⑦ベルトの幅を測定します。（１ｍｍ単位での測定を行います。）

添付写真の　ベルト幅は２９５ｍｍとなります。



⑧ベルト裏面側の蛇行防止ガイド（サン）の有無の確認をします。蛇行防止ガイド（サン）がある場合はベルトの側面（幅方向）端から何ｍｍの場所に取付されているか、蛇行防止ガイド（サン）の大きさ、色などを確認します。蛇行防止ガイドのサイズ詳細

添付写真は２９５ｍｍ幅のベルト中央に透明の蛇行防止ガイドが取り付いています。



メーカー毎に　サンの種類がたくさんありますので添付写真のように蛇行防止ガイドの寸法測定をします。添付写真はＢ＝５mm　ｂ＝２mm　H＝３mmでした。



⑨エンドレス種類と裏面にあるベルト寸法（幅　Ｘ　長さ）の刻印の有無を確認します。

ベルト裏面の刻印と実寸が違う場合もございますので、可能な限り、実寸測定を行い　比較をしてください。



⑩上記記載内容にて、マルヤス製コンベアの寸法測定は終了となります。

添付写真は測定結果の詳細を記載しています。



※ベルトメーカー・型式が不明な場合、コンベアベルトショップにてご要望商品の記載がない場合につきましても、相当品のベルトにてお見積り回答いたしますのでご希望の際はこちらからお問い合わせください。→お見積ページ



ご注文・お見積りご希望のお客様は下記アドレスに、お問い合せ願います。
名古屋産業　問い合わせアドレス　 info@nagoya.sc

ハバジット日本製の丸ベルト溶着機PQ01/6用の治具や丸ベルト溶着治具F16よりも小型な商品で、作業スペースが狭くても加工ができる丸ベルト溶着治具R8のご紹介となります。(当社取扱溶着治具の中で最小サイズとなります）







丸ベルト溶着治具R8を使用しての付け方説明となります。





治具上部のノブとＬ型金具を挟むことにより丸ベルト挿入部の隙間を開けます。



丸ベルト両端を固定ガイドの側面側から挿入し直径に応じて5mm程度突き出した状態で治具上部のノブとＬ型金具から手を離すことにより固定ガイドをロックいたします。



直径が大きい丸ベルトの場合には、溶着量が増えますので突き出し量を若干長くします。また、丸ベルトセット時には、ねじれなどが無いように固定するよう注意セットします。



丸ベルト溶着治具の横についているノブボルトを調整して　溶着機コテが入るように隙間を調整します。



溶着機コテの温度が丸ベルト設定温度に達しましたら溶着機コテをR8に挿入します。治具を両方から挟み込みバリが1～2mm程度のバリが出るまで圧力をかけながら溶かします。PQ01/6用の溶着治具の場合　丸ベルト溶着圧力はロックスプリングによって調整されますが、R8の場合ご自身で圧力調整をかけながら溶かしこむ方式となります。



溶着温度に関しましてはポリコード丸ベルト・HABIBLUE丸ベルト,透明丸ベルトMXPは270±10℃。帯電防止丸ベルトMXANRは180±10℃。バンコード丸ベルト#480・バンコード丸ベルト#48９は240±10℃。スターロープ丸ベルト・スーパースターロープ丸ベルトは230±10℃。ウレタンコードＧ・ウレタンコードＹは220±10℃設定にて溶着を行います。(記載設定温度はあくまでも推奨値となっておりますので、作業時の溶着部の溶け具合を見ながら溶着温度を決めてください。）



丸ベルト端面が溶けましたら　ガイド挟みを少し開き熱プレートを抜き取り外します。その後　素早くガイド挟みを閉じ、溶けた丸ベルト端部を合わせノブボルトを回して治具を固定します。



ガイド挟みを閉じた状態で丸ベルト溶着部を自然冷却いたします。メーカー推奨値は５分以上となっておりますが、完全に冷えればＯＫです。



丸ベルト冷却完了後　溶着治具から取り外します。



仕上げに　ニッパーで、丸ベルト溶着部のはみだしているバリの箇所を取り除きます。



ペーパーサンダー等で研磨作業しましたら　作業完了です。



今回ご紹介させて頂きましたR8は、熱可塑性ポリウレタン丸ベルトΦ2～Φ15・熱可塑性ウレタンＶベルトを短時間にて溶着エンドレス 加工（接着接続加工）する装置の治具となります。ローラーコンベヤ等の駆動用途や搬送用途での丸ベルトを現場にて溶着・交換する際に最適な治具となります。



当社にて　ご希望寸法・本数にて溶着エンドレス加工させて頂いた丸ベルトを販売させて頂くことも可能です。（１本から承っております）

ご注文・お見積りご希望のお客様は下記アドレスに、お問い合せ願います。
名古屋産業　問い合わせアドレス　 info@nagoya.sc

コンベアベルトショップにて販売しております丸ベルト用カッティング機 S16/0の紹介となります。

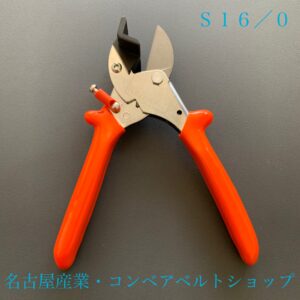

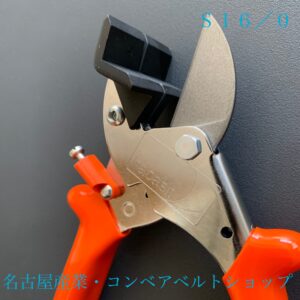

ハバジット日本製ポリコード丸ベルト・ニッタ製中空丸ベルトウレタンコードＨなどの直径Φ2～Φ15までの丸ベルトを直角にカットしやすい商品となります。直角にカットすることにより溶着作業時のエンドレス部のずれなどが削減される商品となります。

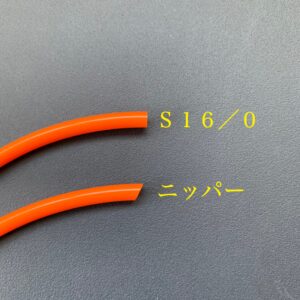

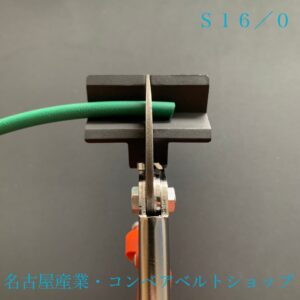

ニッパーやカッターでも丸ベルトのカットは可能ですが、丸ベルトカッターS16/0を使用する事により直角にカットすることができます。その為　丸ベルト溶着不良の軽減に繋がります。（掲載写真は　わかりやすいように極端にカットしておりますので、ご了承願います。）



ウレタンコードＨ丸ベルトカット時に斜めにカットしてしまうと上記写真のように隙間が空いてしまう可能性があります。隙間がたくさんあいてしまいますと丸ベルトエンドレス強度が落ちてしまいますので、早期破断する確率が上がってしまいますので、取付カットには注意が必要となります。



名古屋産業有限会社では、丸ベルトを直角にカットする為のカッティング機S16/0を推奨しております。



ご注文・お見積りご希望のお客様は下記アドレスに、お問い合せ願います。
名古屋産業　問い合わせアドレス　 info@nagoya.sc

ニッタ製品ニューライトグリップ搬送ベルト　WEU-12ANF　のご紹介となります。

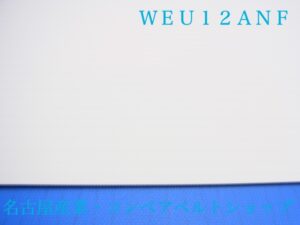

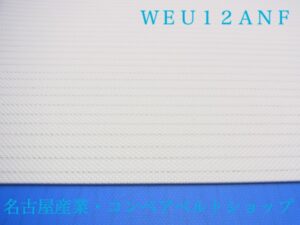

ニッタ株式会社製品ニューライトグリップのWEU12ANFは表面ウレタン平滑白色の耐湿熱・抗菌防カビ耳ホツレ防止機能を持つt1.4mm 2プライの食品・一般搬送用コンベヤベルトとなります。



ご注文・お見積りご希望のお客様は下記アドレスに、お問い合せ願います。
名古屋産業　問い合わせアドレス　 info@nagoya.sc

ハバジット日本製品ハバフロー高性能傾斜コンベヤベルト　HAL-12E　のご紹介となります。









ゴム搬送・加工用ベルトのHAL12Eは　他社にはない高いグリップ力を誇る急傾斜搬送用に最適な表面合成ゴムで、緑色縦溝付のハバジット日本製品ベルトとなります。大手ミニコンメーカーにも標準採用されており物流、包装、製紙紙工で幅広く使用されております。



ご注文・お見積りご希望のお客様は下記アドレスに、お問い合せ願います。
名古屋産業　問い合わせアドレス　 info@nagoya.sc



ハバジット日本製の丸ベルト溶着機PQ01/6用の治具よりも小型な商品で、作業スペースが狭くても加工ができる丸ベルト溶着治具F16（CQ-02/0）のご紹介となります。









丸ベルト溶着治具F16を使用したエンドレスの説明となります。（溶着機につきましては　PQ01/6のコテ使用にて）





丸ベルト溶着治具上部についている丸ベルト固定用ノブを回してガイドを開きます。その後　丸ベルト両端を固定ガイドの側面側から挿入し直径に応じて5mm程度突き出した状態で固定ガイドをロックいたします。（直径が大きい丸ベルトの場合には、溶着量が増えますので突き出し量を若干長くします。）また、丸ベルトセット時には、ねじれなどが無いように固定するよう注意セットします。



丸ベルト溶着治具の横についているノブボルトを調整して　溶着機コテが入るように隙間を調整します。溶着機コテの温度が丸ベルト設定温度に達しましたら溶着機コテをF16に挿入します。



溶着温度に関しましてはポリコード丸ベルト・HABIBLUE丸ベルト,透明丸ベルトMXPは270±10℃。帯電防止丸ベルトMXANRは180±10℃。バンコード丸ベルト#480・バンコード丸ベルト#48９は240±10℃。スターロープ丸ベルト・スーパースターロープ丸ベルトは230±10℃。ウレタンコードＧ・ウレタンコードＹは220±10℃設定にて溶着を行います。(記載設定温度はあくまでも推奨値となっておりますので、作業時の溶着部の溶け具合を見ながら溶着温度を決めてください。）



治具を両方から挟み込みバリが1～2mm程度のバリが出るまで圧力をかけながら溶かします。PQ01/6用の溶着治具の場合　丸ベルト溶着圧力はロックスプリングによって調整されますが、F16の場合ご自身で圧力調整をかけながら溶かしこむ方式となります。



丸ベルト端面が溶けましたら　ガイド挟みを少し開き熱プレートを抜き取り外します。その後　素早くガイド挟みを閉じ、溶けた丸ベルト端部を合わせノブボルトを回して治具を固定します。



ガイド挟みを閉じた状態で丸ベルト溶着部を自然冷却いたします。メーカー推奨値は５分以上となっておりますが、完全に冷えればＯＫです。



丸ベルト冷却完了後　溶着治具から取り外します。



仕上げに　ニッパーで、丸ベルト溶着部のはみだしているバリの箇所を取り除きます。



ペーパーサンダー等で研磨作業しましたら　作業完了です。



今回ご紹介させて頂きましたF16は、熱可塑性ポリウレタン丸ベルトΦ2～Φ15・熱可塑性ウレタンＶベルトを短時間にて溶着エンドレス 加工（接着接続加工）する装置の治具となります。ローラーコンベヤ等の駆動用途や搬送用途での丸ベルトを現場にて溶着・交換する際に最適な治具となります。溶着治具F16　←　メーカーカタログリンクです。



当社にて　ご希望寸法・本数にて溶着エンドレス加工させて頂いた丸ベルトを販売させて頂くことも可能です。（１本から承っております）

ご注文・お見積りご希望のお客様は下記アドレスに、お問い合せ願います。
名古屋産業　問い合わせアドレス　 info@nagoya.sc



ハバジット日本株式会社製品ＰＶＣ搬送加工用ベルト　NAB-10ELDV11　のご紹介となります。

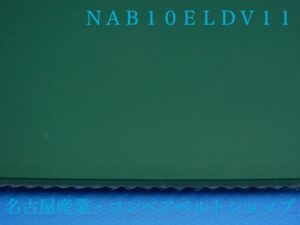

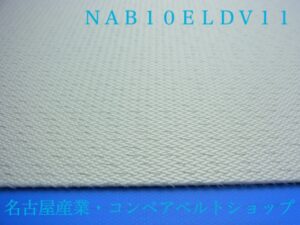

ハバフロー　Ｎラインベルト　水平搬送用ベルトNAB10ELDV11は、低騒音性を特性に持つ表面平滑塩ビダークグリーン色のハバジット日本製品ベルトとなります。安価設定商品の為　一般搬送用コンベヤベルトとして幅広く使用されております。



表面ＰＶＣの厚み違いベルトは以下となります。
・ＮＨＢ－１０ＥＫＢＶ１１　厚み２．１ｍｍ　（色：黒）
・ＮＡＢ－１２ＥＥＤＶ１１　厚み２．８ｍｍ
・ＮＡＢ－１２ＥＷＤＶ　厚み３．８ｍｍ



他社相当品型式は、以下タイプとなります。
・ニッタ　：　ＭＧＣ－１４Ａ
・トランジロン（フォルボジークリング）　：　Ｅ８／２Ｕ０／Ｖ５（Ｇ）



ご注文・お見積りご希望のお客様は下記アドレスに、お問い合せ願います。
名古屋産業　問い合わせアドレス　 info@nagoya.sc

ハバジット日本製品ハバフローTPU食品搬送用ベルト　FNB-3E　のご紹介となります。

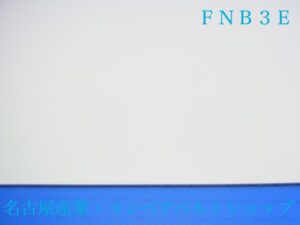

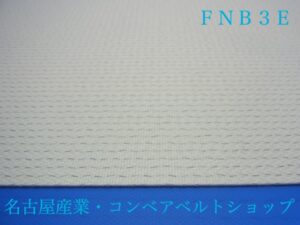

表面ウレタンの白色ベルト、食品直搬送、ナイフエッジで使用可能なハバジット製品のカッピングレスベルトとなります。横長短機長コンベヤ上で発生し易いベルトのシワや端部の反りをハバジット独自の織布設計による高い横剛性を達成することで解決した１プライTPUベルトです。製菓・製パン業界や、食品搬送用コンベヤベルトとしてご使用頂けます。







カッピングレスベルトFNB3Eは横剛性が格段にアップし反りやシワが解消されたことにより、横長短機長のコンベヤ、正確な位置決めが要求されるライン、クーリングトンネル、自動包装ライン、滞留ライン、計量ラインといった用途に最適です。



ご注文・お見積りご希望のお客様は下記アドレスに、お問い合せ願います。
名古屋産業　問い合わせアドレス　 info@nagoya.sc

ハバジット日本製品ハバフロー　高性能コンベヤベルトHAT-8P（FBG-20）のご紹介となります。製紙・紙工, 用紙印刷・印刷後工程などに使用される事の多いマシンテープとなります。

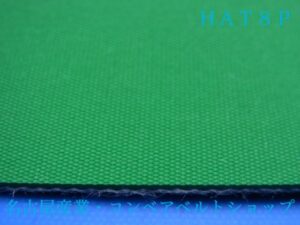

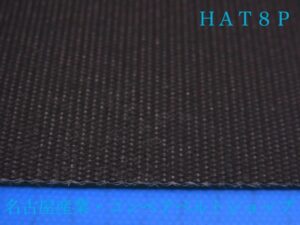

ハバジット日本株式会社製HAT8P(FBG20)は耐油性、耐磨耗性、耐カット性に優れた表面ＮＢＲ粗目模様グリーン色のベルトとなります。パイラー用途にも適しており一般搬送用コンベヤベルトとして幅広く使用されております。



同等仕様の厚み違い他ベルトは以下となります。
・ＨＡＴ－１２Ｐ　　　厚み３．０ｍｍ
・ＨＡＴ－１８ＰＷ　　厚み３．８ｍｍ
・ＨＡＴ－２４ＰＷ　　厚み６．０ｍｍ



他社相当品型式は、以下タイプとなります。
・ニッタ：　ＧＨ－２０－Ｚ



ご注文・お見積りご希望のお客様は下記アドレスに、お問い合せ願います。
名古屋産業　問い合わせアドレス　 info@nagoya.sc
